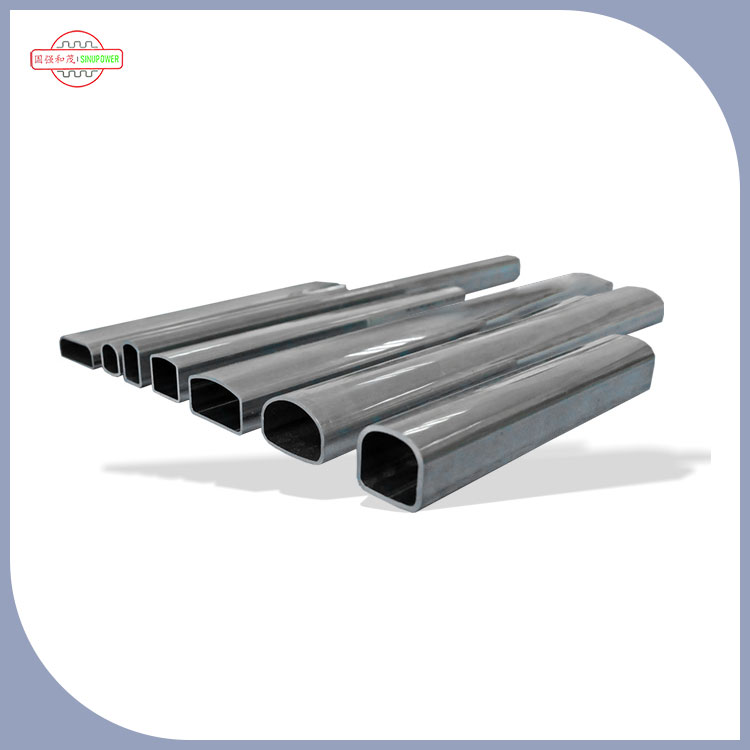

Tubi di intestazione del condensatore del sistema HVAC commerciale

Design e funzionalità

I tubi di intestazione sono progettati specificamente per fungere da punto di distribuzione e raccolta del refrigerante nei condensatori di tipo D. La sua configurazione a D consente una distribuzione efficiente e uniforme del refrigerante attraverso i tubi del condensatore.

Mentre il refrigerante scorre attraverso il tubo collettore e nei tubi del condensatore, rilascia calore nell'aria o nell'acqua circostante, provocandone la condensazione e la trasformazione dallo stato di vapore allo stato liquido. L’efficienza di questo processo di trasferimento del calore influisce direttamente sulle prestazioni complessive e sull’efficienza energetica del sistema di refrigerazione o condizionamento dell’aria.

Vantaggi dei materiali: perché l'alluminio per i collettori dei condensatori

L'utilizzo dell'alluminio nella costruzione del tubo collettore offre numerosi vantaggi:

• Eccellente conducibilità termica:L'alluminio consente un efficiente trasferimento di calore tra il refrigerante e il mezzo di raffreddamento circostante.
• Costruzione leggera:L'alluminio è notevolmente più leggero dell'acciaio, riducendo il peso complessivo del condensatore e i costi di trasporto e installazione.
• Resistenza alla corrosione:L'alluminio forma naturalmente uno strato protettivo di ossido che resiste alla vaiolatura causata dall'umidità, dagli inquinanti industriali e dai refrigeranti chimici.
• Efficienza dei costi:L'alluminio offre un rapporto costo-prestazioni favorevole rispetto ai collettori in rame, con la tecnologia di estrusione di tipo D che consente una produzione in grandi volumi con una precisione dimensionale costante.

Progettato per l'HVAC commerciale: oltre la refrigerazione standard

I sistemi HVAC commerciali funzionano in condizioni fondamentalmente diverse rispetto alle applicazioni di refrigerazione standard o automobilistiche. I tubi collettori per condensatori per sistemi HVAC commerciali di Sinupower sono progettati specificamente per soddisfare queste esigenze uniche:

• Ciclo di lavoro continuo:I sistemi HVAC commerciali spesso funzionano 24 ore su 24, 7 giorni su 7, 365 giorni all'anno. Le nostre testate sono sottoposte a distensione tramite ricottura in atmosfera controllata per resistere a migliaia di cicli di espansione/contrazione termica senza sviluppare cricche da stress.
• Coerenza dei lotti su larga scala:I progetti commerciali in genere richiedono centinaia o migliaia di intestazioni identiche. Essendo una struttura certificata IATF 16949, manteniamo un Cpk ≥ 1,67 su tutte le dimensioni critiche, garantendo che la 10.000a unità corrisponda alla prima.
• Mitigazione dei costi dei tempi di inattività:Un singolo guasto della testata in un edificio commerciale può portare a reclami da parte degli inquilini, perdita di inventario o chiusura della struttura. I nostri rigorosi protocolli di test distruttivi riducono al minimo i rischi di guasti sul campo.
• Produzione scalabile:Con 90 set di attrezzature, possiamo scalare la produzione per soddisfare le esigenze di grandi progetti commerciali senza compromettere la qualità o i tempi di consegna.

Specifiche

Applicazioni nei settori HVAC, refrigerazione e automobilistico

I sistemi di condensazione di tipo D sono comunemente utilizzati in vari settori, tra cui HVAC (riscaldamento, ventilazione e condizionamento dell'aria), refrigerazione e sistemi a pompa di calore. I tubi collettori del condensatore del sistema HVAC commerciale di Sinupower garantiscono un funzionamento regolare e affidabile in:

• Sistemi HVAC commerciali:Unità roof-top, gruppi di refrigeratori centrali e sistemi VRF
• Attrezzatura di refrigerazione:Celle frigorifere, vetrine refrigerate e strutture per celle frigorifere
• Sistemi a pompa di calore:Condensatori reversibili a pompa di calore per riscaldamento e raffreddamento tutto l'anno
• HVAC automobilistico:Sistemi di climatizzazione per veicoli passeggeri e camion pesanti

Perché la geometria a forma di D è importante

Molte fabbriche scelgono i tubi collettori in base ai vantaggi completi in termini di efficienza del trasferimento di calore, controllo dei costi e adattabilità strutturale, che possono soddisfare con precisione i requisiti principali dei condensatori industriali:

• Contatto pinna superiore:La sezione piatta a forma di D consente il contatto superficie-superficie con le alette del condensatore, massimizzando l'area di trasferimento del calore.
• Distribuzione ottimizzata del fluido:La configurazione a D garantisce una distribuzione efficiente e uniforme del refrigerante attraverso i tubi del condensatore.
• Maggiore rigidità strutturale:La planarità della sezione D fornisce una maggiore resistenza alla flessione e alla torsione rispetto ai tubi circolari con lo stesso spessore di parete.

Convalida ingegneristica e garanzia di qualità

Sinupower convalida ogni lotto di tubi collettori per condensatori per sistemi HVAC commerciali attraverso rigorosi protocolli di qualità:

• Struttura certificata IATF 16949:Sistema completo di gestione della qualità di livello automobilistico
• Certificazioni ISO:ISO 9001:2015, ISO 14001:2015, ISO 45001:2018
• Ispezione dimensionale in linea:Garantisce uno spessore della parete costante e tolleranze delle dimensioni esterne
• Test distruttivi:Test di pressione di scoppio conformi agli standard del settore per garantire che i tubi resistano alle onde di pressione continue e ai cicli termici

Partnership commerciali HVAC – Comprovata esperienza

Perché i team di procurement scelgono Sinupower

Sinupower combina la scala di produzione con l'esperienza ingegneristica per offrire una qualità costante:

• Scala di produzione:90 set di attrezzature e utensili, comprese linee di produzione di saldatura, segatrici, punzonatrici, banchi di trafilatura e forni di ricottura
• Competenza fondatrice:Co-fondato da Gao Qiang, un leader del settore con precedente esperienza nell'elenco Fortune 500, riconosciuto come 2019 Changshu Science and Technology Entrepreneurship Benchmark Talent e 2020 Jiangsu Innovation Talent
• Proprietà intellettuale:2 brevetti di invenzione, 15 brevetti di design e 16 brevetti di modello di utilità
• Partnership comprovate:Accordi di fornitura a lungo termine con Sanhua, Danfoss e Pankl

Caso di studio applicativo: retrofit HVAC di torri per uffici commerciali

Progetto:Torre per uffici commerciali di 45 piani, Shanghai CBD

Sfida:La direzione dell'edificio doveva sostituire i collettori dei condensatori obsoleti su 12 unità HVAC sul tetto che servono 2 milioni di piedi quadrati di uffici. I requisiti includevano:

• Compatibilità immediata con l'infrastruttura di refrigerazione esistente
• Durata prevista di oltre 20 anni in funzionamento continuo
• Tempi di consegna di 8 settimane per ridurre al minimo i disagi dell'inquilino

Soluzione:Sinupower ha fornito 480 tubi collettori per condensatori per sistemi HVAC commerciali personalizzati con:

• Profilo D personalizzato corrispondente alle dimensioni dell'intestazione esistente
• Lega 3003 con maggiore resistenza alla corrosione
• Attrezzaggio rapido in 4 settimane + produzione in 3 settimane
• Controllo dimensionale al 100% con report Cpk

Risultato:

• Intestazioni consegnate 1 settimana prima del previsto
• Zero problemi di montaggio durante l'installazione
• Il proprietario dell'edificio ha segnalato un miglioramento dell'8% nel COP del sistema dopo l'installazione
• Contratto di fornitura assicurata per altri 3 edifici in portafoglio

Domande frequenti: approvvigionamento e progettazione dei collettori del condensatore di tipo D

Qual è il tempo di consegna tipico per i tubi di testata del condensatore del sistema HVAC commerciale personalizzati?

La fabbricazione di utensili personalizzati standard richiede 4-6 settimane. La produzione del campione inizia 1-2 settimane dopo l'approvazione dell'attrezzatura.

Quali leghe di alluminio vengono utilizzate per i collettori dei condensatori di tipo D?

Le leghe principali includono 3003, 3102, X362, 1100, 1197 e 1297. Le leghe di rivestimento includono 4045, 4343, 4043 e 7072.

Qual è la differenza tra i tubi con collettore di tipo D e quelli rotondi?

I tubi di tipo D offrono un'area di contatto delle alette superiore e una distribuzione del refrigerante più uniforme rispetto ai tubi tondi. La sezione piatta a forma di D consente il contatto superficie-superficie con le alette del condensatore, massimizzando l'efficienza del trasferimento di calore.

Quali certificazioni possiede Sinupower?

Sinupower è certificata IATF 16949, ISO 9001:2015, ISO 14001:2015 e ISO 45001:2018.

In che modo Sinupower garantisce la coerenza batch-to-batch per grandi progetti commerciali?

Essendo una struttura certificata IATF 16949, manteniamo Cpk ≥ 1,67 su tutte le dimensioni critiche. La misurazione laser in linea controlla lo spessore delle pareti e le dimensioni esterne ogni 0,5 metri durante l'intero ciclo di produzione. Tutti i dati vengono registrati e tracciabili in singoli lotti, garantendo la coerenza tra migliaia di unità.

Qual è il tempo di consegna per gli ordini di sostituzione di emergenza?

Per le sostituzioni di emergenza dei sistemi HVAC commerciali, offriamo una fabbricazione rapida delle attrezzature in 3 settimane (standard 4-6 settimane) e la produzione di campioni in 1 settimana. La produzione completa può iniziare immediatamente dopo l'approvazione del campione. Si prega di contattare il nostro team di vendita commerciale per il servizio di emergenza.

Qual è la durata prevista di questi collettori nelle applicazioni HVAC commerciali?

I nostri tubi collettori per condensatori per sistemi HVAC commerciali sono progettati per oltre 20 anni di servizio continuo in applicazioni commerciali. Lo convalidiamo attraverso test accelerati di cicli termici e test di resistenza alla corrosione. Lo spessore della parete è progettato con un margine di sicurezza contro la pressione e la fatica termica.
