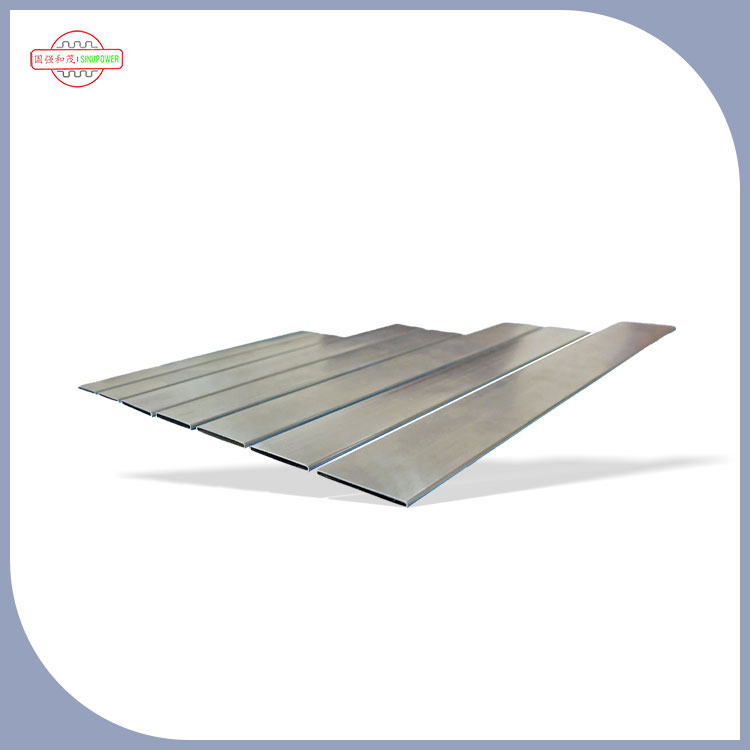

Tubo centrale del riscaldatore con collegamento a prova di perdite saldato al laser

Per i produttori di sistemi HVAC automobilistici, l'affidabilità del nucleo del riscaldatore inizia dall'integrità delle giunture dei tubi.Sinupower– un dedicatoProduttoredi componenti termici di precisione in alluminio – produceTubo centrale del riscaldatore con collegamento a prova di perdite saldato al laserutilizzando la tecnologia laser a fibra ad alta potenza. Questo processo crea un cordone di saldatura continuo e omogeneo che elimina i percorsi di perdita comuni nei tubi saldati a resistenza o aggraffati meccanicamente. Il profilo appiattito di tipo B massimizza la superficie per il trasferimento di calore mentre la giuntura saldata al laser garantisce l'integrità strutturale sotto i cicli termici e la pressione del refrigerante. Il risultato: nuclei riscaldanti che funzionano in modo affidabile per tutta la vita utile del veicolo. Come leaderproduttore del tubo centrale del riscaldatore, Sinupower serve i fornitori HVAC automobilistici a livello globale con soluzioni affidabili e a prova di perdite.

Perché la saldatura laser è importante per i tubi del nucleo del riscaldatore

Quello di SinupowerTubo centrale del riscaldatore con collegamento a prova di perdite saldato al laserè prodotto utilizzando un processo che offre vantaggi misurabili rispetto ai metodi convenzionali di fabbricazione dei tubi:

Prestazioni a perdite zero

• La saldatura laser produce un cordone di saldatura continuo e omogeneo, privo di porosità o microfessure, eliminando la principale modalità di guasto dei nuclei del riscaldatore.
• Una profondità di penetrazione costante della saldatura (tipicamente 0,5–1,2 mm) garantisce che il giunto corrisponda o superi la resistenza del materiale di base.
• Il test delle perdite di elio su ogni lotto di produzione verifica tassi di perdita inferiori a 0,5 g/anno per tubo.
• Non è richiesto materiale di apporto post-saldatura, eliminando il rischio di residui di disossidante o infragilimento della lega brasata.

Efficienza di trasferimento del calore superiore

• Il profilo appiattito di tipo B aumenta il rapporto superficie/volume, consentendo un trasferimento di calore più rapido dal liquido di raffreddamento all'aria della cabina.
• Il foro interno liscio riduce al minimo la resistenza al flusso e la caduta di pressione nel nucleo del riscaldatore.
• Lo spessore uniforme della parete (tolleranza ±0,05 mm) garantisce una conduttività termica costante su tutta la lunghezza del tubo.

Maggiore durata in condizioni di ciclismo termico

• La saldatura laser crea un legame metallurgico che resiste a ripetute dilatazioni e contrazioni termiche senza fessurazioni da fatica.
• Compatibile con le leghe di alluminio AA3003 e AA3102, scelte per la loro eccellente conduttività termica (200–220 W/m·K) e formabilità.
• Convalidato per oltre 10.000 cicli termici da -40°C a +120°C senza degrado della saldatura.

Produzione pulita e priva di flussi

• La saldatura laser elimina la necessità di fondente o pasta per brasatura, riducendo il rischio di contaminazione e semplificando l'assemblaggio a valle.
• Nessuno spruzzo di saldatura o ossidazione superficiale: i tubi sono pronti per il fissaggio delle alette e la brasatura della testata immediatamente dopo la saldatura.
• La geometria coerente del cordone di saldatura consente l'inserimento automatizzato delle alette e l'impilamento delle anime senza problemi di allineamento.

Tubo di tipo B saldato al laser rispetto al tubo aggraffato convenzionale

Processo di produzione: dalla bobina al tubo finito

La produzione diTubo centrale del riscaldatore con collegamento a prova di perdite saldato al lasersegue un processo in sei fasi strettamente controllato dal materiale della bobina al tubo finito:

Passaggio 1: selezione del materiale

• Materiali di base: leghe di alluminio AA3003 e AA3102, selezionate per conduttività termica, formabilità e compatibilità con la brasatura.
• Lo stock di bobine in entrata è stato testato per la composizione chimica e la qualità della superficie.
• Intervallo di spessore del materiale: da 0,20 mm a 0,60 mm a seconda dei requisiti dell'applicazione.

Passaggio 2: formazione delle strisce

• La striscia di alluminio è formata a rullo in un profilo di tipo B: la sezione trasversale ovale appiattita caratteristica dei tubi centrali del riscaldatore.
• Gli stampi di formatura di precisione garantiscono dimensioni del profilo costanti su tutta la lunghezza della bobina.
• La misurazione laser in linea monitora la geometria del profilo per mantenere le tolleranze.

Passaggio 3: saldatura laser

• Il laser a fibra ad alta potenza (1–3 kW) fornisce energia focalizzata alla giuntura del tubo, creando una saldatura a buco della serratura con penetrazione profonda e larghezza ridotta.
• Il gas di protezione (argon o elio) protegge il bagno di saldatura dall'ossidazione.
• Il monitoraggio della saldatura in tempo reale tiene traccia della profondità di penetrazione, della larghezza della saldatura e della porosità, rifiutando automaticamente le sezioni non conformi alle specifiche.

Passaggio 4: ricottura del cordone di saldatura

• La ricottura post-saldatura localizzata allevia lo stress residuo nella zona di saldatura senza influenzare lo stato del materiale di base.
• Garantisce che l'area di saldatura abbia duttilità e formabilità simili al resto del tubo.

Passaggio 5: dimensionamento e taglio a misura

• I tubi vengono calibrati alle dimensioni finali attraverso una serie di matrici di dimensionamento.
• Tagliare alle lunghezze specificate dal cliente utilizzando attrezzature di segatura o cesoiatura di precisione.
• Le estremità sono sbavate e preparate per l'inserimento delle alette o l'attacco della testata.

Passaggio 6: test di tenuta al 100%.

• Ogni tubo viene sottoposto a test di tenuta tramite spettrometria di massa con elio per verificarne le prestazioni a prova di perdite.
• Criterio di accettazione: perdita ≤0,5 g/anno.
• I tubi che non superano il test vengono automaticamente scartati, garantendo che nessun tubo difettoso esca dalla linea di produzione.

Focus sull'applicazione – Nuclei riscaldanti per HVAC automobilistico

Come fidatofornitore del tubo centrale del riscaldatore automobilistico, i prodotti Sinupower sono distribuiti su più piattaforme di veicoli:

Applicazioni primarie

• Sistemi HVAC per veicoli passeggeri:Componente principale per il riscaldamento dell'abitacolo di berline, SUV e autocarri leggeri.
• Climatizzazione veicoli commerciali:Nuclei riscaldanti per carichi pesanti per camion, autobus e attrezzature fuoristrada.
• Gestione termica del veicolo elettrico:Integrato nei sistemi di riscaldamento EV (configurazioni con pompa di calore o riscaldamento resistivo).
• Unità di trattamento aria HVAC:Utilizzato in applicazioni di riscaldamento edilizio e industriale dove sono richiesti scambiatori di calore compatti e a tenuta stagna.

Punti di integrazione nel nucleo del riscaldatore

• I tubi vengono inseriti tra le pile di alette e espansi o brasati per formare il blocco centrale.
• Le estremità dei tubi sono collegate ai collettori di ingresso/uscita tramite brasatura o giunzione meccanica.
• Il liquido di raffreddamento (liquido di raffreddamento del motore o fluido di riscaldamento dei veicoli elettrici) scorre attraverso l'interno del tubo, mentre l'aria passa attraverso le alette esterne.
• Il trasferimento di calore avviene dal fluido attraverso la parete del tubo e le alette all'aria della cabina.

Compatibilità con i processi di assemblaggio

• I nostri tubi sono compatibili sia con i processi di brasatura in atmosfera controllata (CAB) che con i processi di brasatura sotto vuoto.
• Il cordone di saldatura liscio e privo di ossidi non richiede ulteriore pulizia prima della brasatura, riducendo le fasi del processo e i rischi di contaminazione.
• I profili e le lunghezze dei tubi possono essere personalizzati per adattarsi a geometrie del nucleo specifiche e requisiti della piattaforma del veicolo.

Certificazioni di qualità e standard di produzione

I processi produttivi di Sinupower operano secondo i seguenti sistemi certificati:

📋 Copie complete del certificato disponibili su richiesta.

Proprietà intellettuale

• 2 brevetti di invenzione– incluso un sistema proprietario di posizionamento della saldatura laser per tubi di tipo B.
• 15 brevetti di design– copertura di profili di tubi e geometrie del nucleo del riscaldatore unici.
• 16 brevetti per modelli di utilità– focalizzato sul miglioramento dei processi di formatura e saldatura dei tubi.

Funzionalità di personalizzazione per i tubi del nucleo del riscaldatore

Personalizzazione dimensionale

• Larghezza del tubo:Da 12 mm a 40 mm (specificato dal cliente)
• Altezza del tubo:Da 1,5 mm a 5,0 mm (profilo appiattito)
• Spessore della parete:da 0,20 mm a 0,60 mm
• Lunghezza:Da 100 mm a 2.000 mm (taglio su misura per ordine)
• Tolleranza:±0,05 mm su dimensioni critiche

Opzioni di leghe e rivestimenti

• AA3003:Lega standard – buona conduttività termica e formabilità, resistente alla corrosione.
• AA3102:Variante con resistenza più elevata: adatta per applicazioni a pressione più elevata o più impegnative.
• Trattamento superficiale:Rivestimento opzionale in lamelle di zinco o rivestimento di conversione per una maggiore resistenza alla corrosione.

Opzioni del modulo finale

• Taglio quadrato– standard per l'inserimento dell'intestazione
• Estremità smussate– per facilitare il montaggio e il montaggio della guarnizione
• Estremità espanse– per collegamenti con collettori meccanici
• Profili finali personalizzati– a disegno del cliente

Processo di sviluppo

1. Presentazione dei requisiti:Il cliente fornisce specifiche, disegni o obiettivi prestazionali.
2. Verifica di fattibilità:Il team di ingegneri valuta il materiale, il profilo e i parametri di saldatura.
3. Progettazione degli utensili:Stampi di formatura e saldatura prodotti internamente.
4. Esecuzione del prototipo:Fino a 100 pezzi per la validazione del cliente – solo costo dello stampo.
5. Produzione:Disponibile produzione su vasta scala con PPAP livello 3.
6. Consegna:Spedizioni programmate con certificati dei materiali e rapporti di ispezione.

Garanzia di qualità: come garantiamo una qualità di saldatura affidabile

Ogni lotto diTubo centrale del riscaldatore con collegamento a prova di perdite saldato al laserè sottoposto al nostro rigoroso quadro di controllo qualità:

Controllo delle materie prime

• Bobine di alluminio provenienti da fonderie certificate ISO 14001 con completa tracciabilità del materiale.
• Ispezione in entrata: composizione chimica (OES), qualità della superficie e verifica dello spessore.

Controlli in-process

• Formazione:Monitoraggio delle dimensioni in tempo reale con controllo del feedback per mantenere la precisione del profilo.
• Saldatura laser:Potenza, velocità e flusso del gas di protezione monitorati continuamente. Qualità del cordone di saldatura verificata tramite tomografia a coerenza ottica in linea (OCT).
• Ricottura:Ricottura ad induzione localizzata con monitoraggio della temperatura per garantire una struttura del grano coerente nella zona di saldatura.

Ispezione finale

• Dimensionale:DE, larghezza, altezza e spessore della parete misurati in 3 punti per tubo.
• Prova di tenuta:Spettrometria di massa dell'elio – 100% delle provette, ≤0,5 g/anno.
• Ispezione della saldatura:Verifica visiva e microscopica della continuità del cordone di saldatura.
• Meccanico:Prove di trazione e di scoppio per lotto di trattamento termico.

Queste procedure garantiscono che ogni spedizione soddisfi i rigorosi requisiti di qualità delle applicazioni HVAC automobilistiche.

Sostenibilità e conformità ambientale

Efficienza energetica

• La saldatura laser consuma molta meno energia rispetto alle tradizionali operazioni nei forni di brasatura, riducendo la nostra impronta di carbonio.
• La tecnologia del bruciatore rigenerativo nei processi di ricottura riduce il consumo di gas del 18%.

Riciclaggio e riduzione dei rifiuti

• Utilizzo del materiale pari al 98%: tutti i rottami di alluminio vengono separati e restituiti a riciclatori certificati.
• Nel processo di saldatura non viene utilizzato alcun fondente o pasta per brasatura, eliminando così flussi di rifiuti pericolosi.

Conformità

• Conformità RoHS: nessuna sostanza soggetta a restrizioni nei materiali o nei processi.
• Conformità REACH: tutte le leghe e i prodotti chimici di lavorazione soddisfano gli attuali standard ambientali dell'UE.

Domande frequenti sul tubo centrale del riscaldatore saldato al laser
