Astratto:Questo articolo completo esplora ilTubo di testa per condensatore a flusso parallelo, dettagliando le specifiche del prodotto, le applicazioni e la guida operativa. La discussione enfatizza gli aspetti tecnici chiave, le domande comuni sulla manutenzione e gli approfondimenti professionali sull'ottimizzazione delle prestazioni del condensatore. Comprendendo la progettazione, la selezione dei materiali e le tecniche di installazione, i professionisti industriali possono massimizzare l'efficienza e garantire affidabilità a lungo termine.

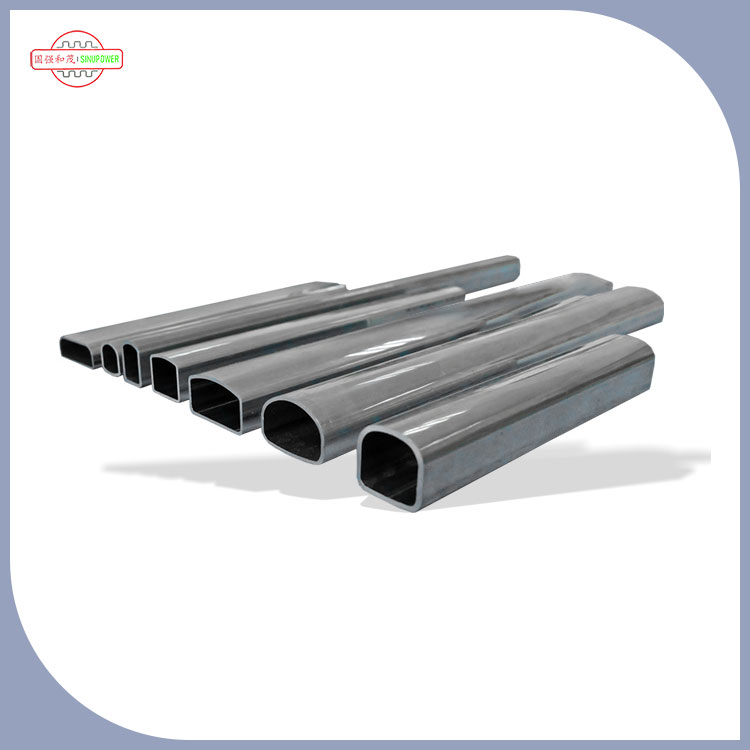

Il tubo di testa è un componente critico nei condensatori a flusso parallelo, poiché facilita la distribuzione uniforme del refrigerante e garantisce un'efficienza ottimale dello scambio di calore. I condensatori a flusso parallelo sono ampiamente utilizzati nei sistemi di refrigerazione, condizionamento dell'aria e raffreddamento industriale grazie al loro design compatto e alle elevate prestazioni termiche. Il tubo di testa dirige il flusso del fluido in più canali, mantenendo velocità e pressione costanti attraverso i tubi del condensatore.
Questo articolo fornisce un'analisi approfondita del design del tubo di sterzo, della selezione dei materiali e delle considerazioni operative. Evidenzia gli aspetti pratici dell'installazione, del monitoraggio delle prestazioni e della risoluzione dei problemi. I professionisti che desiderano migliorare l'efficienza del sistema, ridurre i costi di manutenzione e garantire l'affidabilità a lungo termine troveranno qui indicazioni dettagliate e approfondimenti di esperti.
La tabella seguente riassume i parametri tecnici chiave di un tubo di testata standard per condensatore a flusso parallelo:
| Parametro | Descrizione | Gamma tipica |
|---|---|---|
| Materiale | Rame, acciaio inossidabile o lega di alluminio | Cu: purezza 99,9%, SS: 304/316, lega di Al: 6061-T6 |
| Diametro | Diametro esterno/interno del tubo | DE: 25–100 mm, DI: 22–95 mm |
| Lunghezza | Lunghezza totale del tubo di sterzo | 500–3000 mm |
| Tipo di connessione | Flangiati, filettati o saldati | Specifiche standard del settore |
| Pressione operativa | Pressione massima di esercizio | 1,0–4,0 MPa |
| Intervallo di temperatura | Adatto a vari refrigeranti | Da -40°C a 150°C |
| Distribuzione del flusso | Garantisce una distribuzione uniforme del fluido attraverso i tubi | Deviazione del ±5%. |
La comprensione di questi parametri consente agli ingegneri e al personale di manutenzione di selezionare un tubo di scarico adatto che soddisfi i requisiti del sistema ottimizzando l'efficienza energetica e le velocità di trasferimento del calore.
R1: La dimensione corretta dipende dalla capacità del condensatore, dalla disposizione dei tubi e dal tipo di refrigerante. Inizia calcolando la portata totale richiesta, quindi seleziona un diametro del tubo che mantenga la velocità ottimale senza un'eccessiva caduta di pressione. Utilizza simulazioni di fluidodinamica computazionale (CFD) per sistemi di grandi dimensioni per garantire una distribuzione uniforme.
R2: La manutenzione regolare prevede il lavaggio del tubo con detergenti compatibili e l'ispezione di incrostazioni, corrosione o depositi. Per i tubi in acciaio inossidabile e rame, acidi delicati o soluzioni alcaline possono rimuovere l'accumulo di minerali. La frequenza della pulizia dipende dalla qualità dell'acqua, dalla temperatura operativa e dalle caratteristiche del flusso.
A3: L'installazione deve garantire l'allineamento del livello con i tubi del condensatore e la corretta sigillatura dei giunti. Utilizzare le specifiche di coppia consigliate dai produttori per evitare perdite. Evitare curve strette e assicurarsi che le direzioni del flusso corrispondano al design del condensatore. Incorporare margini di espansione per la contrazione termica.
Il funzionamento efficace di un tubo di testa per condensatore a flusso parallelo richiede un monitoraggio e un'ottimizzazione continui:
Il corretto allineamento, la qualità della saldatura e le connessioni flangiate sono fondamentali per mantenere l'integrità della pressione. Le guarnizioni di livello industriale e i bulloni a coppia controllata migliorano l'affidabilità della tenuta. Evitare un serraggio eccessivo che potrebbe distorcere il tubo e ridurre l'efficienza del trasferimento di calore.
Monitorare i differenziali di temperatura, le cadute di pressione e l'uniformità del flusso. L'installazione di misuratori di portata o sensori di pressione differenziale fornisce dati in tempo reale per rilevare gli squilibri. Qualsiasi deviazione superiore al ±5% rispetto alle portate di progetto indica la necessità di un'ispezione.
I problemi più comuni includono una distribuzione non uniforme del refrigerante, incrostazioni e piccole perdite. Le azioni correttive comprendono la pulizia dei tubi, la sostituzione delle guarnizioni usurate o un piccolo riallineamento. L'utilizzo di materiali di alta qualità come rame o acciaio inossidabile riduce il rischio di corrosione e prolunga la durata.
Sinupowerfornisce tubi di mandata leader del settore per condensatori a flusso parallelo con produzione di alta precisione, solida selezione dei materiali e rigorosi standard di controllo qualità. Per saperne di più sulle nostre soluzioni o richiedere supporto tecnico,contattaciOggi.
