Astratto
Quando un condensatore ha prestazioni inferiori, i sintomi sembrano familiari: maggiore consumo di energia, temperature di uscita instabili, pulizia frequente, perdite premature e il tipo di rumore di vibrazione che continua a manifestarsi nel peggior momento possibile. UNTubo condensatore rotondo di tipo Dviene spesso scelto nei condensatori compatti perché aiuta a bilanciare tre esigenze concorrenti: utilizzo della superficie di trasferimento del calore, stabilità del flusso e robustezza meccanica in un ingombro limitato. In questo articolo, analizzo cosa tipicamente va storto nei condensatori del mondo reale, cosa significa solitamente l'intento progettuale "tipo D + rotondo", cosa specificare per evitare errori di approvvigionamento e come pensare alla durabilità (corrosione, incrostazioni, vibrazioni) prima che il tubo raggiunga la vostra officina.
Sommario
- Contorno a colpo d'occhio
- Quali problemi stanno cercando di risolvere gli acquirenti?
- Che cos'è in pratica un tubo condensatore rotondo di tipo D?
- Dove si adatta meglio ai sistemi a condensatore?
- Cosa specificare affinché le prestazioni corrispondano al disegno
- Come pensare alla corrosione, alle incrostazioni e alle vibrazioni
- Domande dei fornitori che impediscono costose rilavorazioni
- Tabella di selezione e risoluzione dei problemi
- Domande frequenti
- Pensieri conclusivi
Contorno a colpo d'occhio
- Primo:identificare il punto critico (spazio, caduta di pressione, vibrazioni, corrosione, incrostazioni o resa dell'assemblaggio).
- Poi:conferma cosa significa "tipo D" per la tua costruzione (profilo, forma finale, interfaccia da tubo a intestazione o geometria dell'imballaggio).
- Prossimo:bloccare le specifiche che determinano risultati reali (dimensioni, tolleranza, lega/materiale, pulizia, metodo di prova).
- Finalmente:allinearsi con un fornitore che possa dimostrare la coerenza tramite registrazioni di ispezione e controlli di processo, non solo una pagina di catalogo.
Quali problemi stanno cercando di risolvere gli acquirenti?
La maggior parte delle persone non va a fare shopping per aTubo condensatore rotondo di tipo Dperché suona bene. Lo fanno perché c'è qualcosa che fa male: solitamente i costi, i tempi di attività o entrambi. Ecco i punti critici che noto più spesso quando i team valutano le opzioni dei tubi per il funzionamento del condensatore:
- Lo spazio è stretto:l'area della bobina è limitata, ma gli obiettivi di capacità rimangono gli stessi.
- La caduta di pressione aumenta:le pompe/ventilatori lavorano di più e il consumo energetico aumenta.
- Incrostazioni e incrostazioni:le prestazioni sembrano buone al momento della messa in servizio, poi peggiorano dopo settimane o mesi.
- Fatica da vibrazioni:i supporti dei tubi sono "abbastanza buoni" finché non si manifesta la risonanza sotto determinati carichi.
- La corrosione sorprende:i sistemi misti di metalli, i cambiamenti nella chimica dell’acqua o gli ambienti costieri accorciano la vita.
- Problemi di resa dell'assemblaggio:una deriva dimensionale di piccole dimensioni provoca difetti di brasatura/saldatura, perdite o rilavorazioni.
- Volatilità del lead time:avete bisogno di una fornitura prevedibile e di una qualità ripetibile, non di un lotto unico che sembri perfetto.
La scelta migliore del tubo è quella che riduce il profilo di rischioper le vostre effettive condizioni operative. Ecco perché dovremmo parlare di ciò che di solito implica il “tipo D” prima di parlare di “migliore trasferimento di calore”.

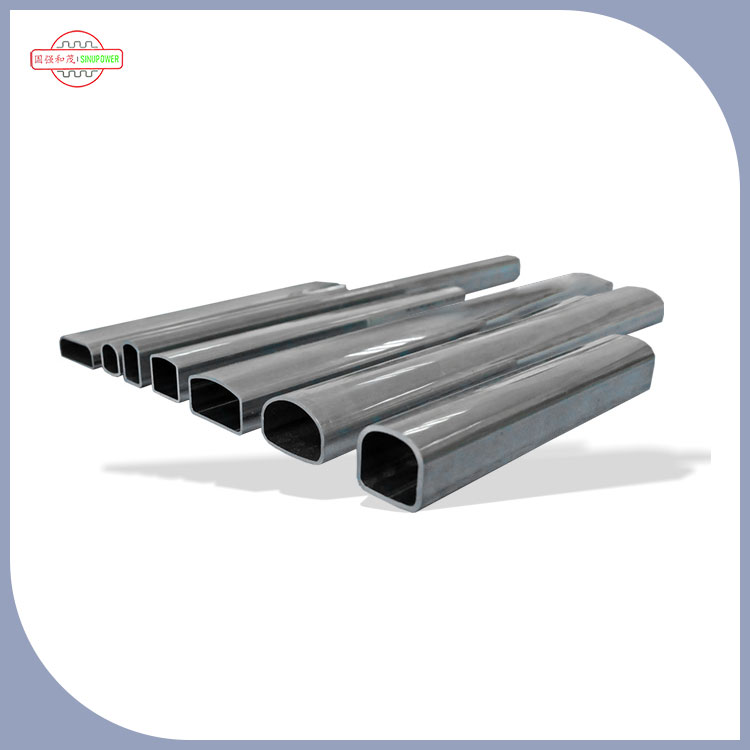

Che cos'è in pratica un tubo condensatore rotondo di tipo D?
La denominazione può creare confusione, perché il “tipo D” viene utilizzato in modo diverso nei vari settori. In molti modelli di condensatori, il "tipo D" spesso segnala una scelta di geometria o interfaccia intesa a migliorare la stabilità dell'impaccamento, del contatto o dell'assemblaggio, mantenendo al contempo il comportamento del flusso più vicino a quello che ci si aspetterebbe da un passaggio circolare.
La mia definizione pratica: A Tubo condensatore rotondo di tipo Dè generalmente progettato per mantenere il flusso del fluido regolare (un vantaggio chiave dei percorsi di flusso rotondi) introducendo al contempo una caratteristica piatta o indicizzata controllata (l'intento "D") che aiuta con il posizionamento, la spaziatura, l'unione del tubo al collettore o l'utilizzo dell'area di contatto, soprattutto nelle bobine compatte.
Perché è importante? Perché molti problemi di “prestazioni” nei condensatori non sono causati dalla teoria del trasferimento di calore, ma dalle variazioni di produzione e dalle condizioni sul campo. Un tubo più facile da posizionare, più facile da unire e meno sensibile all'accumulo di dimensioni minori può valere più di un piccolo guadagno teorico di efficienza.
Se stai valutando questo tipo di tubo, non limitarti a chiedere "È rotondo?" Chiedere:Quale parte della mia build diventa più stabile o più ripetibile grazie all'intento progettuale di tipo D?
Dove si adatta meglio ai sistemi a condensatore?
Nelle applicazioni di condensatori in strutture industriali e sistemi HVAC, la scelta del tubo è solitamente un atto di bilanciamento tra area di trasferimento del calore, distribuzione del flusso e resilienza meccanica. UNTubo condensatore rotondo di tipo Dviene spesso scelto quando:
- Hai bisogno di compattezza:un imballaggio più stretto della bobina o un allineamento dei tubi più prevedibile aiutano a raggiungere gli obiettivi di capacità nello stesso involucro.
- Desideri un comportamento del flusso stabile:percorsi di flusso rotondi possono aiutare a ridurre al minimo le brusche penalità di pressione rispetto a canali dalla forma più aggressiva.
- Il tuo processo di unione necessita di ripetibilità:una caratteristica del profilo coerente può ridurre la variabilità dell'assieme.
- Le condizioni operative oscillano:vibrazioni, cicli termici e carichi intermittenti premiano la geometria meccanicamente stabile.
Un altro test di realtà: se il tuo condensatore funziona con una distribuzione incoerente (punti caldi, temperature di uscita non uniformi), puoi perdere molte più prestazioni a causa di una cattiva distribuzione di quanto otterrai mai da una forma del tubo "ottimizzata". Trattate quindi la selezione del tubo come parte di un sistema: collettori, supporti, contatto delle alette, qualità della giunzione e strategia di pulizia.
Cosa specificare affinché le prestazioni corrispondano al disegno
Ecco la trappola che ho visto troppe volte: il disegno è “completo”, ma non controlla i dettagli che governano effettivamente il rischio di perdite, la caduta di pressione e la resa dell’assemblaggio. Se vuoi unTubo condensatore rotondo di tipo Dper comportarsi in modo coerente da lotto a lotto, questi sono gli elementi delle specifiche che danno i loro frutti.
Specifiche principali da bloccare
- Diametro esterno e spessore della parete:includere la tolleranza e il metodo di misurazione.
- Lunghezza e qualità di taglio:limiti di bava, ortogonalità e requisiti delle condizioni finali.
- Materiale/lega:corrispondere all'ambiente di corrosione e al processo di giunzione.
- Stato e pulizia della superficie:controllare oli, trucioli, polveri; definire i difetti superficiali accettabili.
- Prova di pressione/perdita:specificare la pressione di prova, il mezzo (aria/acqua), il tempo di permanenza e i criteri di accettazione.
- Stabilità dimensionale dopo la formatura/unione:nel caso di tubi preformati o lavorati, specificare i controlli post-processo.
Se ti rifornisci a livello internazionale, è anche intelligente specificareimballaggio e movimentazionerequisiti. I tubi del condensatore possono essere danneggiati da impatti apparentemente minori: ammaccature, ovalizzazione, superfici graffiate e contaminazione. Tali difetti potrebbero non essere rilevati fino al collaudo o al test di pressione, quando la rilavorazione è molto più costosa.
Come pensare alla corrosione, alle incrostazioni e alle vibrazioni
“Durevole” non è un singolo attributo. Per i tubi del condensatore, la durabilità è solitamente il risultato dichimica(resistenza alla corrosione),fisica(vibrazioni e fatica), eoperazioni(incrostazione e pulizia). Ecco come lo scomporrei quando decido se aTubo condensatore rotondo di tipo Dè la mossa giusta.
Corrosione
- La chimica dell’acqua è importante:i programmi relativi al livello di cloruro, al pH, all'ossigeno disciolto e ai biocidi modificano il comportamento della corrosione.
- Sistemi a metalli misti:le coppie galvaniche possono tranquillamente accelerare i danni se non isolate o trattate.
- Protezione superficiale:i rivestimenti o le strategie di rivestimento possono aiutare, ma solo se il metodo di pulizia non li rimuove.
Incrostazioni e ridimensionamenti
- Aspettatevi un decadimento delle prestazioni:integrare l'accesso per la pulizia e scegliere le specifiche del tubo che tollerano il tuo approccio di pulizia.
- Scambio di velocità:una velocità più elevata può ridurre i depositi ma può aumentare l’erosione o l’energia di pompaggio.
- Realtà della manutenzione:se il tuo team può pulire solo due volte l'anno, scegli un design che rimanga stabile tra una pulizia e l'altra.
Vibrazioni e fatica
- Strategia di supporto:la geometria del tubo può aiutare, ma i supporti e la spaziatura spesso determinano la durata a fatica finale.
- Cicli termici:ripetute espansioni/contrazioni possono allentare i giunti se le tolleranze si spostano.
- Rischio di risonanza:se la vostra attrezzatura conosce bande di vibrazione, controllate tempestivamente le frequenze naturali del tubo/supporto.
Se acquisti per garantire tempi di attività, chiedi prova di coerenza. Per esempio,Tubi per trasferimento di calore Sinupower Changshu Ltd., come molti produttori seri in questa categoria, posiziona questo tipo di tubo attorno a un servizio affidabile di trasferimento di calore e un comportamento di flusso stabile: il tuo compito è rendere queste affermazioni "reali" legandole a criteri di accettazione misurabili nel tuo ordine di acquisto e nel piano di ispezione.
Domande dei fornitori che impediscono costose rilavorazioni
Se dovessi indicare un cambiamento di mentalità per gli acquirenti, sarebbe questo: non valutare solo il tubo, ma anche ilprocessoche fa il tubo. Quando stai acquistando aTubo condensatore rotondo di tipo D, queste domande sono quelle che tendono a esporre precocemente il rischio:
- Come si controlla la deriva dimensionale tra i lotti?Chiedi cosa viene misurato, con quale frequenza e cosa succede quando non rientra nelle specifiche.
- Cosa significa “pulito” nella vostra fabbrica?Chiedere informazioni sulla rimozione dei trucioli, sul controllo dell'olio e sull'imballaggio dopo l'ispezione finale.
- Quale test è standard e quale è facoltativo?Test di pressione, correnti parassite (se applicabile), classificazione visiva, controlli di durezza: rendilo esplicito.
- Potete fornire i registri di ispezione con le spedizioni?Se la risposta è vaga, trattala come un segnale.
- Come si evitano danni da movimentazione durante il trasporto?Ammaccature e graffi possono trasformarsi in perdite e rottami.
- Qual è la tua pratica di controllo del cambiamento?Le modifiche alla fonte dei materiali o alle attrezzature devono essere comunicate prima dell'arrivo della spedizione.
I buoni fornitori non si offenderanno per queste domande. Saranno sollevati dal fatto che tu faccia sul serio, perché i clienti seri riducono le incomprensioni e gli interventi di emergenza antincendio.
Tabella di selezione e risoluzione dei problemi
Utilizza questa tabella come una rapida "mappa dell'acquirente" per abbinare i problemi comuni del condensatore con ciò che dovresti specificare o verificare quando scegli unTubo condensatore rotondo di tipo D.
| Punto dolente dell'acquirente | Ciò che di solito lo causa | Cosa specificare/verificare | A cosa prestare attenzione |
|---|---|---|---|
| La capacità diminuisce nel tempo | Incrostazioni, incrostazioni, scarso accesso per la pulizia | Compatibilità del metodo di pulizia; condizione della superficie; ipotesi sugli intervalli di manutenzione | Una pulizia aggressiva può danneggiare rivestimenti o giunti |
| Caduta di pressione elevata | Restrizione del flusso, cattiva distribuzione, superfici interne ruvide | Intento del percorso del flusso; tolleranza dimensionale; pulizia interna | “Piccoli” spostamenti di tolleranza possono diventare grandi sanzioni sistemiche |
| Errori di perdita dopo l'adesione | Eliminare problemi di qualità, contaminazione e mancata corrispondenza con l'interfaccia dell'intestazione | Limiti di ortogonalità/bavatura del taglio; livello di pulizia; piano delle prove di tenuta | La contaminazione spesso si nasconde fino al test di pressione finale |
| Rumore di vibrazione/crepe da fatica | Spaziatura di supporto, risonanza, stress da ciclo termico | Strategia di supporto; selezione dei materiali; stabilità dimensionale dopo la formatura | Non considerare la geometria del tubo come un sostituto di supporti adeguati |
| Corrosionee e sostituzione anticipata | Chimica dell'acqua, metalli misti, esposizione all'ambiente | Scelta del materiale/lega; strategia di isolamento; indennità di corrosione | Le scelte di materiali “uniformi per tutti” raramente sopravvivono in siti difficili |
| Bassa resa di assemblaggio | Incoerenza del lotto, gestione dei danni, criteri di accettazione poco chiari | Registri di ispezione; confezione; limiti di difetto; aspettative di controllo del cambiamento | I costi di rilavorazione spesso superano le differenze di prezzo dei tubi |
Domande frequenti
Un tubo condensatore rotondo di tipo D è destinato solo a un settore?
Non necessariamente. Lo stesso concetto di tubo può essere presente ovunque, condensatori compatti e materiale di giunzione stabile. Ciò che cambia sono le specifiche: materiale, tolleranza e test devono corrispondere alle condizioni operative (temperatura, chimica del fluido, profilo di vibrazione, metodo di pulizia).
A cosa dovrei dare la priorità prima: trasferimento di calore o affidabilità?
Nella maggior parte delle installazioni reali, vince l’affidabilità. Un tubo leggermente “meno ottimale” che mantiene le prestazioni per mesi con una pulizia prevedibile e meno perdite spesso produce risultati di costo totale migliori rispetto a un progetto che inizia bene ma si degrada rapidamente o complica l’assemblaggio.
Come posso evitare di ordinare l'interpretazione sbagliata del "tipo D"?
Tratta il "tipo D" come un flag per chiarire la geometria e i dettagli dell'interfaccia. Confermare l'intento della sezione trasversale, le condizioni finali e il modo in cui il tubo si accoppia con le testate e i supporti. Aggiungi schizzi, tolleranze e punti di ispezione ai tuoi documenti di acquisto in modo che non ci siano ambiguità.
Ho bisogno di controlli di qualità speciali per questi tubi?
Se il condensatore è fondamentale, sì. Come minimo, definire controlli dimensionali, requisiti di pulizia e un metodo di prova di perdite/pressione. Per i sistemi a rischio più elevato, richiedere registrazioni di ispezione dei lotti e chiari limiti di difetti (ammaccature, graffi, ovalità, sbavature).
Qual è il modo più veloce per ridurre il rischio di perdite?
Blocca la qualità finale, la pulizia e la movimentazione/imballaggio. Molte perdite iniziano come piccoli problemi (bave, contaminazione o ammaccature da manipolazione) che si rivelano solo durante la giunzione o i test di pressione in fase avanzata.
Pensieri conclusivi
A Tubo condensatore rotondo di tipo Dpuò essere una risposta intelligente quando si devono affrontare vincoli di spazio, variazioni di caduta di pressione o problemi di resa dell'assemblaggio, soprattutto quando il proprio team ha bisogno di un tubo che si comporti in modo prevedibile in condizioni di stress operativo reale. La chiave è comprare ilGiustoversione di "tipo D" per l'architettura del tuo condensatore, quindi esegui il backup con le specifiche e la disciplina di ispezione che mantengono le prestazioni costanti durante le spedizioni.
Se stai pianificando la costruzione di un nuovo condensatore o la sostituzione dei tubi in un sistema esistente,Tubi per trasferimento di calore Sinupower Changshu Ltd.può supportarvi con opzioni di prodotto e know-how di produzione su misura per il servizio di condensatori. Condividi le tue condizioni operative, la capacità target e le dimensioni chiave e ti aiuteremo a restringere la specifica del tubo che si adatta ai tuoi vincoli. Pronti per andare avanti?Contattaci per discutere del tuo progetto e ottenere un preventivo in linea con le tue esigenze reali.
